アラミド紡績糸及び製品

アラミド紡績糸（パラ系アラミド繊維“トワロン”使用）

素材	製品	番手・色
パラ系アラミド繊維（トワロン）	トワロン100% 紡績糸	5/1,10/1,20/1,30/1,40/1 生成及び綿染

アラミド製品（パラ系アラミド繊維“トワロン”使用）

幅広いジャンルで活躍する画期的な強力繊維であり、労働災害を未然に防止し、作業の安全性及び能率を高めます。

皮革の２倍以上の耐切創性、耐突刺性を示す。
接炎しても延焼せず、溶接やドリップでも肌に付着しない。
400℃までの耐熱性と遮熱・防炎性を有する。
有機繊維のため柔軟でフィット感があり、軽量で洗濯も可能。

軍手　機能を最高度まで追及したオールマイティ・タイプ

KNG-1 編手袋（7G）短、アラミド100%	KNG-2 編手袋（7G）長、アラミド100%	KNG-3 編手袋（7G）短、掌側、アラミド100%、塩ビスベリ止め加工

KNG-4

編手袋
パイル、短、アラミド100%

KNG-5

編手袋
短、アラミド100%、ステンレス100%

KNG-6

編手袋（10G）
短、アラミド100%

KNG-17

軍手編、手首カバー（長さ10cm、15cm、20cm）アラミド100%

*足カバー　抜群の耐熱・耐切創製*

TS-896

足カバー（高さ22cm）
アラミド100%、厚織（裏メリヤス付）

KNG-30

靴下
アラミド100%

腕カバー　熱や鋭利な物から腕を防御

TU-861

腕カバー（長さ35cm）
アラミド、ニット

TU-862

腕カバー（長さ35cm）
アラミド100%、綾織

TK-886

手甲
アラミド100%、綾織

縫製手袋　高度な技術を結集し、作業者の安全性を確保

T-002

縫製手袋（全長26cm、カフス7cm）
掌側・甲側/アラミド、ニット100%
カフス/アラミド100%、フェルト
内側/綿布

T-205

縫製手袋（全長26cm、カフス6cm）
掌側・甲側・カフス/アラミド、ニット100%
当て/アラミド100%、フェルト

T-752

縫製手袋（サイズS・M・L）（クリーンルーム用）
表側・掌側/フィルム加工（耐熱温度120℃）
内側・掌側/アラミド、ニット100%
甲側/ナイロンW

T-162 縫製手袋（全長30cm、カフス10cm）掌側/アラミド 100%、厚織甲側・カフス/アラミド100%、綾織内側/アラミド、フェルト100%、（裏帆布）	T-190 縫製手袋（全長29cm）(ミトン）掌側・甲側/アラミド100%、綾織内側/耐熱フェルト内側/綿布
	T-190 縫製手袋（全長29cm）(ミトン）掌側・甲側/アラミド100%、綾織内側/耐熱フェルト内側/綿布

前掛　高熱を跳ね返す高機能（シリコン加工又はアルミ加工）

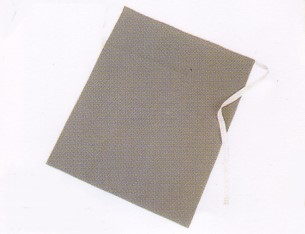

TM-800 胸前掛（巾52cm×76cm）アラミド100%、綾織(裏帆布)	TM-811 腰前掛（巾64cm×85cm）アラミド100%、厚織	TM-817 腰前掛（巾80cm×100cm）表/耐熱ジュシ300℃ 裏/アラミド100%、厚織

TM-823

袖付前掛
(巾94cm×120cm×袖丈46cm）
アラミド100%、厚織

このカタログに掲載している商品以外に、お客様のニーズにお応えするオリジナル製品も承ります。

アラミド手袋(軍手)の耐切創性及び耐磨耗性の比較

耐切創性

試料	切断強度(回数)
トワロン100%	14
トワロン/綿	5
トワロン/ステンレス	80
綿100%	3
ナイロン100%	3
皮	1

資料は7G軍手を使用。
ユニバーサル形磨耗試験機を応用する方法で測定(日本紡績検査協会)。
安全カミソリの刃で切断した場合、綿に比べて4倍以上の力が必要です。

耐磨耗性

試料	破裂強さ (kg/cm2)	摩擦強さ (回数)
トワロン100%	6.2	5000以上
トワロン/綿	6.2	2072
アクリル/綿	6.6	161
AC100%	5.6	216
綿100%	-	161

資料は7G軍手を使用。
磨耗強さは、JIS L1018ユニホーム形法で測定(日本紡績検査協会)。
綿、アクリル製品に比べ約20倍の耐摩耗性を有する。

トワロン(パラ系アラミド繊維)の性能

トワロンの熱的性質

項目	単位	性能
燃焼性(酸素指数)	％	29
分解温度	℃	500
耐熱性(200℃×48hr)	％	90
比熱	J/ kgK	1420
熱伝導率	W/mK	0.05
熱収縮率(190℃×15min)	％	0

燃えにくく、160℃まで収縮や溶融もなく、427～488℃で炭化を始めます。
400℃の高温化においても CO、CO2、HCN がほとんど発生しません。
短時間であれば600℃まで耐熱性があり、炉前、鋳造、溶接などの高温作業でも安全確保ができます。

トワロンと他の耐熱繊維との比較

項目	トワロン	メタ系アラミド	PAN系耐炎繊維	ポリベンズイミダゾール	ポリアミドイミド	E-グラス	セラミック
密度(g/cm3)	1.44	1.38	1.4	1.43	1.34	2.58	2.7
強度(mN/tex)	2000	440～530	150～200	270	350	810～1350	-
破断伸度(%)	3	15～30	15～21	29	23	4	2
弾性率(GPa)	67	10～20	7～10	14	6.7	75	60～70
切創抵抗	◎	○	△	-	○	×	×
LOI値(%)	29	28	50～60	40～46	29～31	-	-
分解温度(℃)	500	371	7450	7500	380～400	-	-
融点(℃)	-	-	-	-	215	650	1800

メタ系アラミド、PAN系耐炎繊維に比べ、高強力、低伸度。
切創抵抗に優れている。
